Stoper do bramy na pochyłym podjeździe z mechanicznym zaczepem musi przejąć składową ciężaru wynoszącą około 103 N dla skrzydła 120 kg przy nachyleniu 5°. Nieprawidłowa blokada może zwolnić skrzydło podczas podmuchu lub obsługi, dlatego ślusarz i inwestor powinni uwzględnić masę, kąt spadku, prześwit dolny oraz kierunek otwierania bramy.

Najważniejsze wnioski techniczne:

• Skrzydło o masie 120 kg na spadku 5° wywiera wzdłuż pochyłości siłę około 103 N, czyli 10,5 kgf.
• Przy spadku przekraczającym 3% warto stosować zaczep mechaniczny zamiast blokady opartej wyłącznie na tarciu.
• Zakres regulacji stopera powinien przekraczać zmierzoną różnicę wysokości o około 10–20 mm.
• Po montażu należy wykonać minimum 20 cykli otwierania, blokowania i zwalniania skrzydła.

Jaki stoper wybrać na pochyły podjazd?

Na podjeździe o spadku powyżej 3% należy wybierać wysoki stoper z mechanicznym zatrzaskiem i regulacją położenia, a nie samą gumową stopkę. Zaczep powinien unieruchamiać dolny profil skrzydła również wtedy, gdy nacisk bramy działa zgodnie z kierunkiem nachylenia.

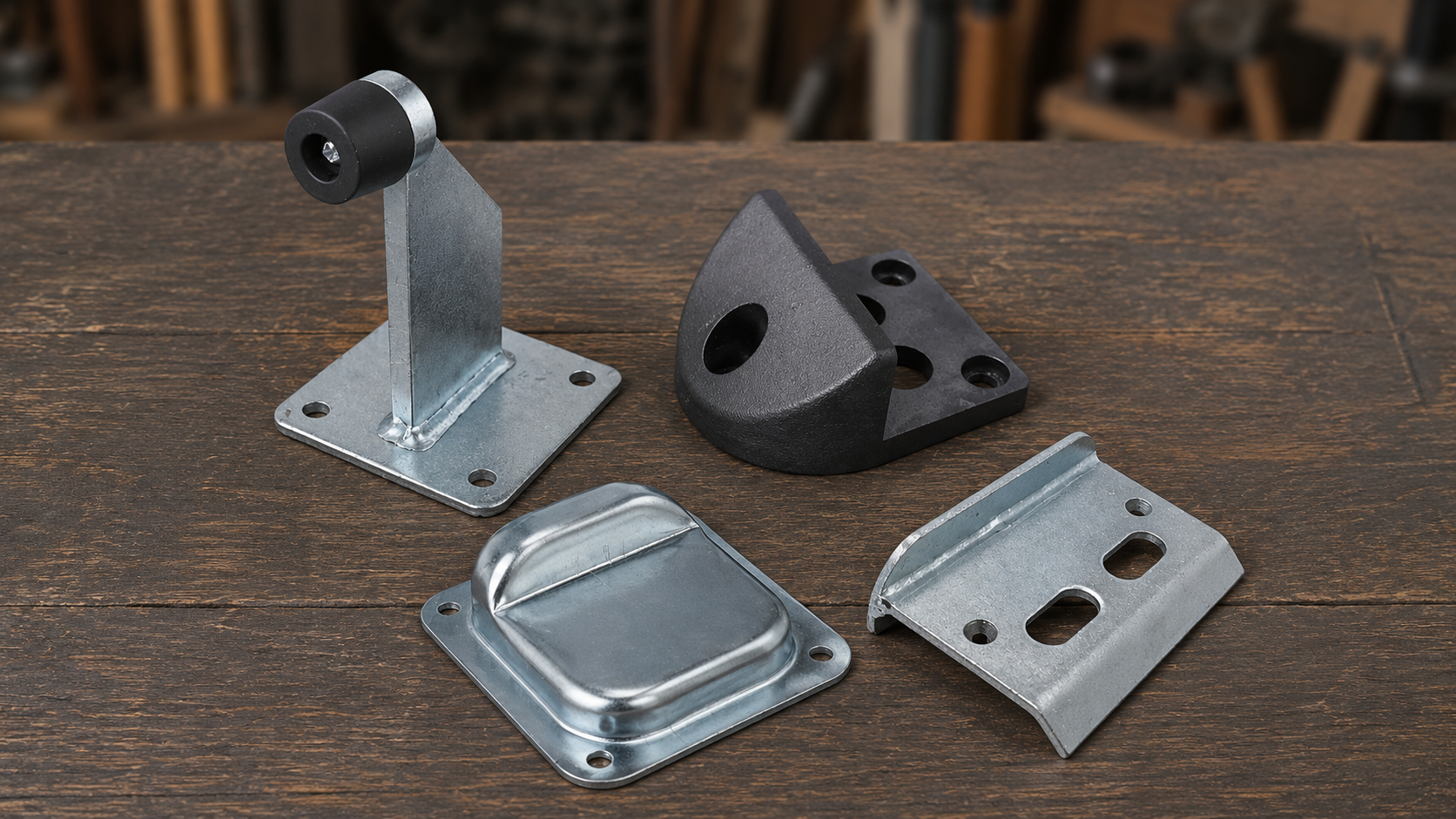

Regulowany stoper do bramy pozwala dopasować punkt podparcia do prześwitu wynoszącego przykładowo 50–120 mm. Korpus ze stali ocynkowanej nadaje się do montażu zewnętrznego, natomiast element gumowy ogranicza hałas i kontakt metalu z metalem.

W przypadku ciężkiego skrzydła o masie przekraczającej 150 kg warto zastosować blokadę, której producent podaje dopuszczalną siłę roboczą. Sama masa bramy nie określa obciążenia stopera, ponieważ wynik zależy również od kąta podjazdu, wiatru i długości skrzydła.

Jak nachylenie podjazdu wpływa na obciążenie stopera?

Przy nachyleniu 5° skrzydło o masie 120 kg wywiera wzdłuż spadku siłę około 103 N jeszcze przed uwzględnieniem wiatru. Składową siły można oszacować ze wzoru F = m x g x sin α, gdzie m oznacza masę skrzydła, g przyspieszenie ziemskie 9,81 m/s², a α kąt nachylenia.

Dla skrzydła 120 kg siła wynosi około 62 N przy 3°, 103 N przy 5° oraz 164 N przy 8°. Dwukrotny wzrost kąta nie oznacza dokładnie dwukrotnego obciążenia, ponieważ zależność opisuje funkcja sinus.

Dodatkowe zabezpieczenie mogą zapewnić montowane od strony posesji zasuwy i rygle. Rygiel opuszczany do stalowego gniazda przejmuje obciążenie mechanicznie i ogranicza ryzyko samoczynnego ruchu skrzydła podczas silnego podmuchu.

Jak zmierzyć wysokość potrzebnego stopera?

Wysokość stopera należy wyznaczyć przy skrzydle ustawionym dokładnie w pozycji blokowania, mierząc pionową odległość między nawierzchnią a dolną krawędzią profilu. Pomiar warto powtórzyć trzy razy po pełnym otwarciu i zamknięciu bramy, ponieważ luzy zawiasów mogą zmienić wynik o kilka milimetrów.

Spadek podjazdu można obliczyć za pomocą poziomnicy długości 1 m. Różnica wysokości 50 mm na odcinku 1000 mm oznacza nachylenie 5%. Elektroniczny kątomierz może podawać kąt w stopniach, dlatego 5% spadku odpowiada około 2,86°.

Zakres regulacji powinien pozostawiać 10–20 mm zapasu ponad zmierzoną wartość. Zbyt niski korpus nie dosięgnie profilu, natomiast zbyt wysoki element może uderzać w poszycie lub utrudniać przejazd samochodu.

Jak zamontować stoper na pochyłej nawierzchni?

Stoper należy zakotwić w stabilnym betonie za pomocą minimum dwóch punktów mocowania zgodnych ze średnicą otworów w podstawie. Kostka brukowa o grubości 60–80 mm nie stanowi samodzielnego podłoża konstrukcyjnego, ponieważ może przemieścić się razem z podsypką.

Dobór mocowań do bram i ogrodzeń należy oprzeć na rodzaju betonu, odległości od krawędzi oraz zaleceniach producenta kotwy. Dla otworów montażowych przeznaczonych pod śruby M8 lub M10 trzeba zachować właściwą głębokość wiercenia i dokładnie usunąć pył z otworu.

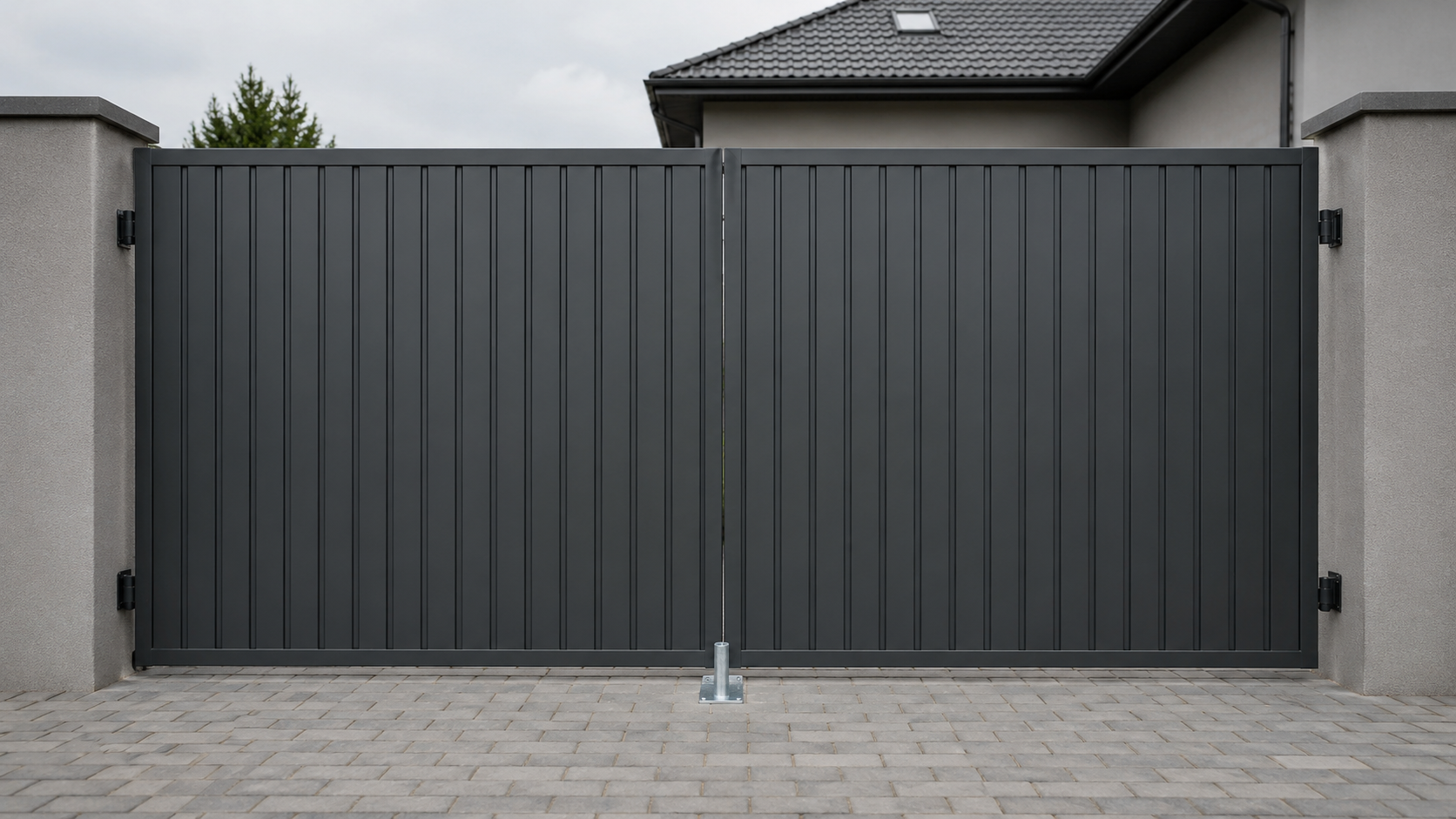

Oś stopera powinna pokrywać się ze środkiem dolnego profilu bramy. Gumowy element można ustawić z ugięciem około 5–10 mm, o ile konstrukcja stopera dopuszcza docisk. Mechanizm nie powinien ocierać o skrzydło podczas pozostałej części ruchu.

Po dokręceniu mocowań należy przeprowadzić minimum 20 cykli roboczych. Próba powinna obejmować powolne oraz energiczne doprowadzenie bramy do blokady, zwolnienie zaczepu i kontrolę, czy podstawa nie przesuwa się względem nawierzchni.

Jakich błędów należy unikać?

Podstawowym błędem jest dobór niskiego odbojnika, który styka się wyłącznie z krawędzią profilu na powierzchni kilku milimetrów. Niewielkie opadnięcie skrzydła lub przesunięcie kostki może wtedy spowodować minięcie elementu blokującego.

Drugim błędem jest ustawienie stopera bez uwzględnienia pełnego toru ruchu bramy. Różnica poziomu na łuku o promieniu 2 m może być znacznie większa niż bezpośrednio przy słupku zawiasowym.

Trzecim błędem jest traktowanie gumowej stopki jako zabezpieczenia konstrukcyjnego. Guma tłumi uderzenie, lecz współczynnik tarcia zmienia się pod wpływem wody, błota, lodu oraz temperatury. Mechaniczny zaczep zapewnia bardziej przewidywalne utrzymanie skrzydła.

Podsumowanie

Na pochyłym podjeździe przekraczającym 3% właściwym rozwiązaniem jest wysoki stoper z mechanicznym zaczepem, regulacją 10–20 mm i stabilnym zakotwieniem w betonie. Dla ciężkich bram oraz spadków przekraczających około 8% warto połączyć stoper z ryglem wpuszczanym w przygotowane gniazdo.

Ostateczny dobór powinien uwzględniać masę skrzydła, długość bramy, kierunek spadku, oddziaływanie wiatru i parametry deklarowane przez producenta. Test obejmujący minimum 20 cykli pozwala wykryć kolizje, niewłaściwą wysokość oraz luzowanie podstawy.

Najczęściej zadawane pytania

Poniższe 3 odpowiedzi obejmują podstawowe kryteria doboru, montażu i regulacji stopera na pochyłym podjeździe.

Czy niewielki spadek podjazdu wymaga mechanicznej blokady?

3% spadku wystarcza, aby ciężkie skrzydło samoczynnie ruszało; stoper powinien mieć mechaniczny zaczep, nie tylko gumową stopkę.

Czy zwykły gumowy odbojnik utrzyma bramę na pochyłości?

Nie, zwykły odbojnik gumowy ogranicza uderzenie, ale bez zaczepu mechanicznego nie zabezpiecza skrzydła przed ruchem po spadku.

Jaki zapas regulacji wysokości powinien mieć stoper?

10–20 mm zapasu regulacji ponad zmierzoną różnicę wysokości ułatwia ustawienie stopera i kompensuje niewielkie osiadanie podłoża.
