Jak dobrać zawiasy do ciężaru i wymiarów skrzydła bramy określa obliczenie siły ciężkości G = m x 9,81 m/s² oraz momentu M = G x e, gdzie e oznacza odległość środka ciężkości od osi obrotu. Pominięcie wysięgu skrzydła przeciąża górne mocowanie, dlatego ślusarze, wykonawcy ogrodzeń i inwestorzy powinni oceniać cały układ: zawias, spoinę, blachę montażową oraz słupek.

Najważniejsze wnioski techniczne:

• Skrzydło o masie 120 kg wywołuje siłę ciężkości około 1177 N.
• Przy środku ciężkości oddalonym o 1 m od osi zawiasów moment wynosi około 1177 Nm.
• Dwa zawiasy rozstawione o 1,5 m przenoszą poziomą składową siły wynoszącą około 785 N na każdy skrajny punkt mocowania.
• Roboczy współczynnik bezpieczeństwa powinien wynosić co najmniej 1,5 dla bramy ręcznej oraz około 2,0 dla często używanej bramy automatycznej.

Jakie wymiary trzeba zmierzyć przed wyborem zawiasów?

Przed doborem należy ustalić masę skrzydła, jego szerokość, odległość środka ciężkości od osi obrotu oraz pionowy rozstaw skrajnych zawiasów. Sama masa podana w kilogramach nie opisuje pełnego obciążenia, ponieważ skrzydło o szerokości 2000 mm działa na słupek większym momentem niż skrzydło o szerokości 1000 mm i identycznej masie.

Dla symetrycznego skrzydła z równomiernym wypełnieniem środek ciężkości znajduje się w przybliżeniu w połowie szerokości. Skrzydło o szerokości 2000 mm ma więc parametr e zbliżony do 1000 mm. Ciężkie zamki, dekoracje i niesymetryczne wypełnienie mogą przesunąć środek ciężkości o kilkadziesiąt lub kilkaset milimetrów.

Pomiar należy wykonać dla gotowego skrzydła wraz z zamkiem, ryglem, wypełnieniem i elementami ozdobnymi. Wybór zawiasów do bram i furtek powinien uwzględniać również kierunek otwierania, możliwość regulacji oraz sposób połączenia ze słupkiem.

Jak obliczyć obciążenie dwóch zawiasów?

Dla dwóch zawiasów siłę ciężkości należy obliczyć ze wzoru G = m x 9,81 m/s², a moment od wysięgu skrzydła ze wzoru M = G x e. Para sił działająca pomiędzy górnym i dolnym zawiasem wynosi w uproszczeniu Fm = M/h, gdzie h oznacza pionowy rozstaw osi zawiasów.

Przykładowe skrzydło o masie 120 kg, szerokości 2000 mm i rozstawie zawiasów 1500 mm daje następujące wyniki:

• G = 120 kg x 9,81 m/s² = 1177 N,
• e = 1,0 m,
• M = 1177 N x 1,0 m = 1177 Nm,
• Fm = 1177 Nm / 1,5 m = 785 N,
• pionowa składowa na jeden z dwóch zawiasów wynosi około 589 N.

Wypadkowe obciążenie pojedynczego zawiasu można w uproszczeniu oszacować ze wzoru F = √[(G/2)² + (M/h)²]. Dla podanego przykładu wynik wynosi około 981 N, czyli około 100 kgf. Po zastosowaniu współczynnika 1,5 wymagana robocza nośność punktu mocowania wzrasta do około 1470 N.

Obliczenie stanowi model wstępny. Deklarację producenta należy odczytywać razem z dopuszczalnym kierunkiem obciążenia, rozstawem zawiasów, typem łożyskowania i wymaganym sposobem montażu.

Ile zawiasów powinno przenosić ciężkie skrzydło?

Dwa zawiasy mogą obsługiwać sztywne skrzydło, natomiast trzeci punkt podparcia warto rozważyć przy masie przekraczającej 150 kg, wysokości ponad 2000 mm albo intensywnej pracy automatycznej. Dodatkowy zawias ogranicza ugięcie ramy i stabilizuje wysokie skrzydło, lecz nie dzieli momentu M automatycznie na trzy równe części.

Trzeci zawias najczęściej umieszcza się bliżej górnego mocowania, ponieważ górna część układu przeciwstawia się odrywaniu skrzydła od słupka. Dokładne położenie zależy od sztywności profilu, konstrukcji zawiasu i rozmieszczenia masy. Różnica współosiowości przekraczająca 1–2 mm może powodować zakleszczanie, przyspieszone zużycie tulei oraz wzrost oporu napędu.

Podkładki dystansowe, tuleje i inne akcesoria do zawiasów nie zwiększają automatycznie nośności układu. Elementy pomocnicze służą do zachowania geometrii, ustawienia luzu oraz ograniczenia tarcia pomiędzy współpracującymi powierzchniami.

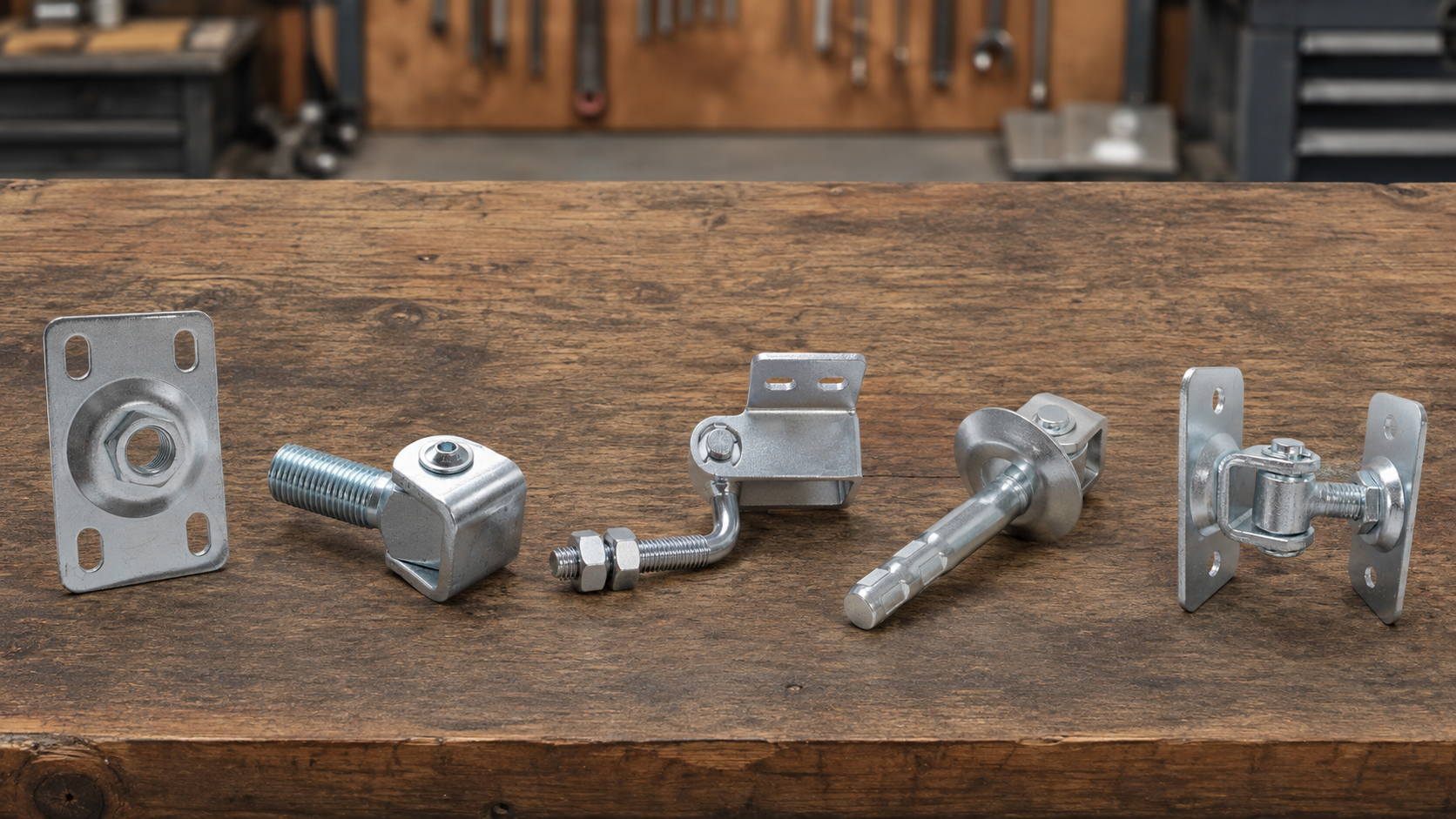

Jaki gwint i średnicę sworznia wybrać?

Zawias należy dobierać według deklarowanej nośności producenta, a średnicę gwintu traktować jako parametr regulacji i wytrzymałości połączenia, nie jako samodzielną gwarancję udźwigu. O nośności decydują równocześnie średnica sworznia, materiał korpusu, długość podparcia, łożyskowanie, spoiny i sztywność słupka.

Jako wstępny zakres selekcji można rozważyć:

• M16–M18 dla lekkich skrzydeł o masie do około 100 kg,
• M20–M24 dla skrzydeł o masie około 100–200 kg,
• M24–M30 dla skrzydeł o masie około 200–350 kg,
• indywidualnie obliczane zespoły łożyskowane dla mas przekraczających 350 kg.

Zakresy nie zastępują tabeli obciążeń konkretnego produktu. Dwa zawiasy M20 różnych producentów mogą mieć inne sworznie, długości tulei i dopuszczalne siły promieniowe. Przy konieczności późniejszego korygowania opadania praktyczne są zawiasy regulowane umożliwiające zmianę położenia skrzydła bez odcinania mocowań.

Jak słupek i sposób montażu wpływają na nośność?

Nośność słupka, blachy montażowej i spoin powinna być co najmniej równa obliczonemu obciążeniu zawiasu po zastosowaniu współczynnika bezpieczeństwa. Zawias o katalogowym obciążeniu 200 kg nie zapewni prawidłowej pracy, jeżeli korpus zostanie przyspawany do wiotkiej ścianki profilu albo do zbyt małej blachy montażowej.

Profil o ściance 2 mm jest znacznie bardziej podatny na miejscowe odkształcenie niż profil o ściance 4–5 mm. Przy ciężkim skrzydle stosuje się wzmocnienie wewnętrzne, żebro lub blachę montażową rozprowadzającą siłę na większą powierzchnię słupka. Grubość i wymiary wzmocnienia wymagają dopasowania do obliczonego momentu oraz gatunku stali.

Spoiny powinny przenosić siły w dwóch kierunkach i nie mogą kończyć się w miejscu największej koncentracji naprężeń. Spoinę pachwinową opisuje wymiar gardzieli „a” podawany w milimetrach, przykładowo a = 4 mm. Wymiar spoiny, długość połączenia i jakość wykonania wymagają weryfikacji przez konstruktora lub technologa spawalnictwa.

Jak uwzględnić wiatr, automatykę i częstotliwość pracy?

Dla bramy ręcznej warto przyjąć współczynnik roboczy co najmniej 1,5, a dla bramy automatycznej, intensywnie użytkowanej lub narażonej na uderzenia około 2,0. Współczynnik należy zastosować do obliczonej siły zawiasu, a nie wyłącznie do masy skrzydła.

Parcie wiatru można wstępnie oszacować ze wzoru q = 0,5 x ρ x v². Przy gęstości powietrza 1,225 kg/m³ i prędkości 20 m/s ciśnienie dynamiczne wynosi około 245 Pa. Pełne skrzydło o powierzchni 4 m² może więc przyjąć siłę około 980 N przed uwzględnieniem współczynników aerodynamicznych i warunków lokalnych.

Napęd generuje dodatkowe siły podczas rozruchu, hamowania i dojazdu do ogranicznika. Nieprawidłowo ustawiony siłownik może skręcać ramę i zwiększać nacisk na tuleje zawiasów. Parametry napędu, odboje mechaniczne oraz geometria mocowań powinny być rozpatrywane razem.

Jak skontrolować dobrane zawiasy po montażu?

Po montażu należy wykonać co najmniej 20 pełnych cykli otwierania i zamykania oraz porównać położenie dolnej krawędzi skrzydła przed próbą i po próbie. Trwałe opadnięcie, zmiana szczeliny albo narastający opór oznaczają niewystarczającą sztywność mocowania, brak współosiowości lub nieprawidłowy dobór zawiasów.

Kontrola powinna obejmować pion i poziom ramy, dokręcenie nakrętek kontrujących, stan spoin oraz luz osiowy i promieniowy. Szczelinę pod skrzydłem warto mierzyć z dokładnością do 1 mm w kilku położeniach. Brama nie powinna samoczynnie przyspieszać ani zatrzymywać się wskutek przekoszenia osi.

W bramie automatycznej próbę należy przeprowadzić również przy odłączonym napędzie. Ręczne przesuwanie skrzydła pozwala wykryć opory, które siłownik może chwilowo maskować.

Podsumowanie

Prawidłowy dobór wymaga obliczenia siły G, momentu M oraz siły wynikającej z rozstawu zawiasów h. Masa skrzydła jest tylko jednym z parametrów, ponieważ na trwałość układu wpływają również szerokość bramy, położenie środka ciężkości, wiatr, liczba cykli oraz sztywność słupka.

Dla skrzydła o masie 120 kg, szerokości 2000 mm i rozstawie zawiasów 1500 mm wypadkowe obciążenie jednego z dwóch zawiasów wynosi w uproszczeniu około 981 N. Zapas 1,5 zwiększa wartość projektową do około 1470 N. Ostateczny wybór musi pozostawać zgodny z dokumentacją producenta oraz oceną całego połączenia.

Najczęściej zadawane pytania

Najczęstsze wątpliwości dotyczą liczby zawiasów, średnicy gwintu oraz wymaganego zapasu nośności.

Czy dwa zawiasy wystarczą do ciężkiej bramy?

Dwa zawiasy mogą przenieść ciężkie skrzydło, jeśli producent potwierdza nośność, a słupek i spoiny przenoszą obliczony moment.

Czy większy gwint zawsze oznacza większą nośność?

Nie, większy gwint ułatwia regulację i może zwiększać nośność, lecz o trwałości decydują też sworzeń, łożysko, spoiny i słupek.

Jaki zapas nośności przyjąć podczas doboru?

1,5-krotny zapas stanowi rozsądne minimum dla bramy ręcznej, a przy automatyce i częstej pracy warto przyjąć współczynnik 2,0.
