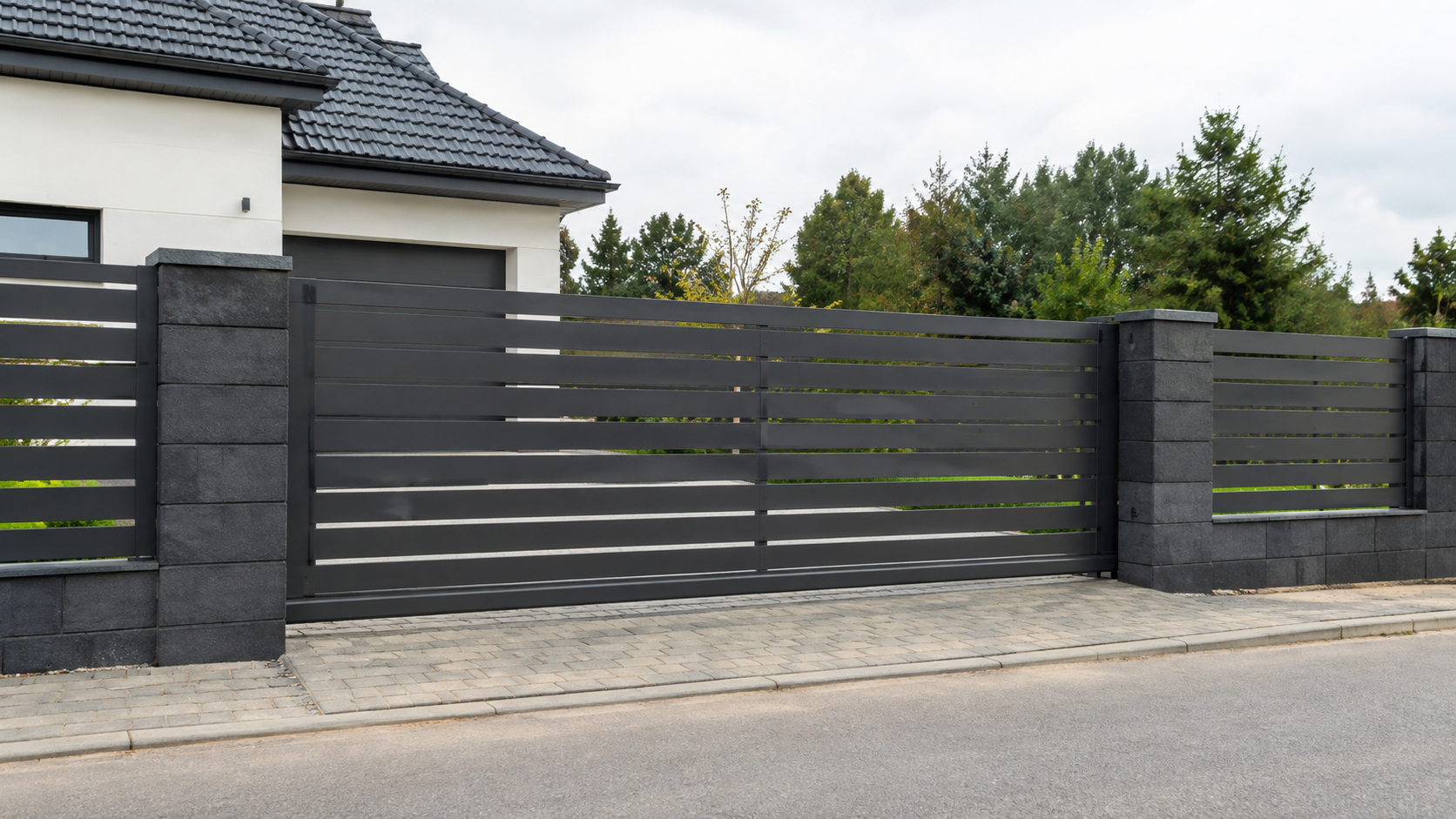

Brama przesuwna porusza się skokowo – czy winne są wózki? Przy równomiernym ręcznym przesuwie opór powinien narastać płynnie, bez cyklicznych uderzeń powtarzających się co jeden obrót rolki. Powtarzalne szarpnięcia mogą wynikać z łożysk, profilu jezdnego, listwy zębatej albo napędu, dlatego prawidłowa diagnoza jest ważna dla monterów, serwisantów i właścicieli posesji.

Najważniejsze wnioski techniczne:

• Rolka o średnicy 60 mm wykonuje pełny obrót na odcinku około 188 mm, a rolka 80 mm na odcinku około 251 mm.
• Powtarzalny skok co 12,6 mm może wskazywać problem z listwą zębatą modułu 4, ponieważ jej podziałka wynosi około 12,57 mm.
• Zalecany luz między listwą zębatą a kołem napędowym zwykle wynosi 1–2 mm.
• Zanieczyszczenie profilu jezdnego o grubości 2–3 mm może wywołać wyczuwalne uniesienie skrzydła.

Czy skokowy ruch bramy zawsze oznacza uszkodzone wózki?

Wózki są częstą przyczyną usterki, gdy szarpnięcie powtarza się regularnie co jeden obrót rolki. Rolka o średnicy 60 mm ma obwód około 188 mm, natomiast rolka o średnicy 80 mm – około 251 mm, zgodnie ze wzorem L = πd.

Jeżeli odległość między kolejnymi skokami odpowiada obwodowi rolki, źródłem problemu może być uszkodzone łożysko, spłaszczenie bieżni albo punktowe zablokowanie rolki. Odpowiednio dobrane wózki do bram przesuwnych powinny przenosić ciężar skrzydła bez wyczuwalnego bicia promieniowego i bocznego.

Nieregularne szarpnięcia nie potwierdzają automatycznie awarii wózków. Podobne objawy powodują zanieczyszczenia wewnątrz profilu jezdnego, odkształcenie dolnej szyny, błędna regulacja rolek prowadzących albo nierówna praca napędu.

Jak odróżnić usterkę wózków od problemu z napędem?

Odblokowanie napędu i ręczne przesunięcie skrzydła na całej długości przejazdu pozwala oddzielić opory mechaniczne bramy od pracy silnika. Test należy przeprowadzić powoli, przesuwając skrzydło od pozycji zamkniętej do pełnego otwarcia i zaznaczając miejsca każdego szarpnięcia.

Test ręczny bramy

Ręczny ruch powinien wymagać zbliżonej siły na całym odcinku, z wyjątkiem stref najazdu na chwytak lub ogranicznik. Wzrost oporu w stałych punktach posesji wskazuje zwykle na profil jezdny, fundament albo prowadzenie górne. Wzrost oporu przesuwający się razem ze skrzydłem częściej oznacza problem z rolką lub połączeniem konstrukcyjnym bramy.

Test napędu

Jeżeli skrzydło porusza się płynnie ręcznie, lecz szarpie po ponownym zasprzęgleniu napędu, należy skontrolować koło zębate, mocowanie listwy, kondensator silnika oraz parametry centrali. Spadek napięcia, zużyta przekładnia lub zbyt gwałtownie ustawiony start mogą powodować pulsacyjny ruch mimo sprawnych wózków.

Jak ocenić stan wózków i profilu jezdnego?

Oczyszczenie profilu oraz kontrola każdej rolki podczas powolnego przesuwania skrzydła pozwalają wykryć zatarcie, bicie i punktowe uszkodzenie bieżni. Warstwa piasku, lodu lub opiłków o grubości 2–3 mm wystarcza do chwilowego uniesienia ciężkiego skrzydła.

Latarka skierowana do wnętrza profilu ułatwia wykrycie kamieni, pozostałości spawalniczych i ognisk korozji. Metaliczny trzask w regularnych odstępach może świadczyć o uszkodzeniu bieżni, natomiast chrobotanie występujące na dłuższym odcinku częściej wskazuje zanieczyszczenie albo korozję.

Luz rolki należy oceniać przy odciążonym skrzydle, ponieważ masa bramy może maskować zużycie łożyska. Montaż i późniejszą regulację ułatwiają dopasowane akcesoria do bram przesuwnych, w tym rolki prowadzące, uchwyty oraz ograniczniki dobrane do konstrukcji skrzydła.

Czy listwa zębata może powodować skokowy ruch bramy?

Luz 1–2 mm między kołem napędowym a listwą zębatą ogranicza przenoszenie ciężaru skrzydła na przekładnię napędu. Listwa dociśnięta bezpośrednio do koła może unosić skrzydło, przeciążać łożyska przekładni i wywoływać rytmiczne szarpnięcia.

W popularnej listwie modułu 4 podziałka zębów wynosi około 12,57 mm. Skok powtarzający się co około 12–13 mm wskazuje na nieprawidłowe zazębienie, uszkodzony ząb albo zmianę wysokości między kolejnymi odcinkami listwy.

Każdy fragment listwy zębatej do bramy powinien zachowywać jednakową wysokość względem koła napędowego. Połączenia odcinków nie mogą tworzyć uskoku, a tuleje montażowe powinny stabilizować listwę bez wyginania profilu bramy.

Kiedy wózki wymagają regulacji lub wymiany?

Wózek wymaga wymiany, gdy rolka ma wyczuwalny luz promieniowy, blokuje się podczas obrotu albo posiada trwałe spłaszczenie bieżni. Regulacja położenia wystarcza wyłącznie wtedy, gdy łożyska obracają się płynnie, a przyczyną problemu jest niewłaściwa geometria ustawienia.

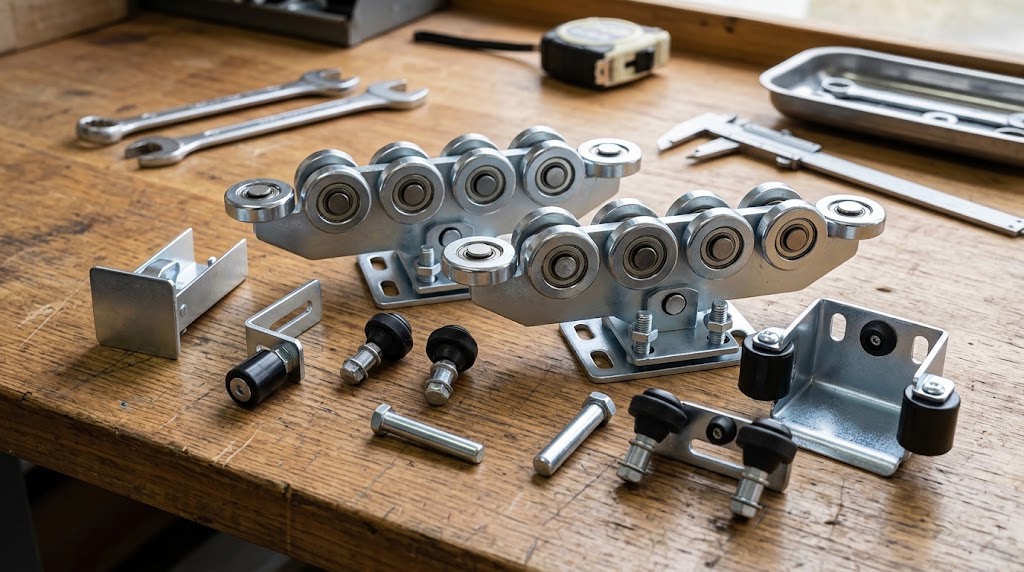

Nowe wózki należy dobrać do wymiaru profilu jezdnego, liczby rolek oraz rzeczywistej masy skrzydła. Rezerwa nośności rzędu 20–30% ogranicza pracę zespołu na granicy parametrów, lecz nie kompensuje krzywego fundamentu ani nieprawidłowego rozstawu podstaw.

Oba wózki powinny znajdować się na jednej osi i stabilnej ławie fundamentowej. Różnica wysokości podstaw wynosząca kilka milimetrów może zmienić rozkład nacisku, przez co część rolek pozostaje przeciążona, a pozostałe nie prowadzą profilu równomiernie.

Podsumowanie

Diagnozę skokowego ruchu należy rozpocząć od ręcznego testu bramy, pomiaru odstępów między szarpnięciami oraz kontroli profilu, rolek i listwy zębatej. Regularność objawu pozwala powiązać usterkę z obwodem rolki około 188–251 mm albo podziałką listwy modułu 4 wynoszącą około 12,57 mm.

Wymiana wózków bez wcześniejszego odłączenia napędu może nie usunąć przyczyny problemu. Płynny ruch ręczny kieruje diagnostykę w stronę napędu i listwy, natomiast skoki występujące również bez napędu wskazują na układ jezdny, prowadzenie albo geometrię konstrukcji.

Najczęściej zadawane pytania

Trzy odpowiedzi obejmują cykliczność obrotu rolki, wymagany luz 1–2 mm oraz możliwy wpływ napędu na ruch bramy.

Jak rozpoznać uszkodzony wózek bramy przesuwnej?

Cykliczny skok co jeden obrót rolki zwykle wskazuje uszkodzone łożysko, spłaszczenie rolki albo zanieczyszczenie profilu jezdnego.

Czy skokowy ruch zawsze oznacza awarię wózków?

Nie. Skokowy ruch może powodować także krzywa listwa zębata, zbyt mały luz międzyzębny, nierówna ława fundamentowa lub napęd.

Jaki luz ustawić między listwą a kołem napędowym?

Luz 1–2 mm między zębem listwy a kołem napędu zwykle wystarcza, aby brama nie opierała ciężaru na przekładni podczas przejazdu.
